始めはLEDぴかぴか

Timerを使って始めのプロジェクト

MPLAB X IDEを立ち上げ、メニューのFile->NewProjectをクリック

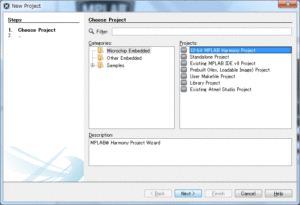

NewProjectのダイアログでそのままNextをクリック

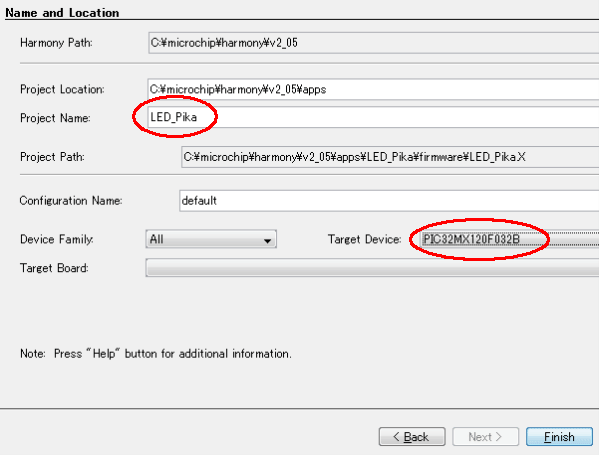

Name and LocationでProject Nameを指定(LED_Pikaにしました)して、Target DeviceにPIC32MX120F032Bを指定してFinish

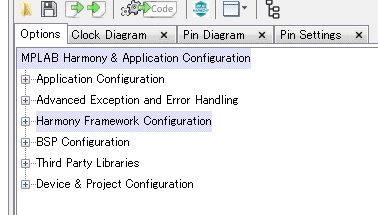

Harmony Configuratorが立ち上がります。

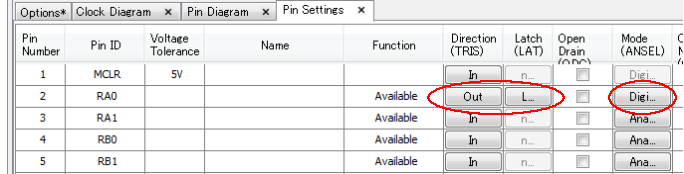

Pin Settingsタブを選択してRA0ピンのDirectionとModeをクリックして出力ポートに設定します。LEDをピカピカするポートです。
Optionsタブを選択してTimer1のConfigを設定します。赤線部分を変更します。Timer機能を使って0.2秒間隔でインタラプトを発生させて、LEDをON・OFFします。　
TimerのソースClockの周波数はデフォルトで48MHｚなので、256のプリスケーラで分周すると約5.33μｓでカウントUPします。0.2ｓ間隔でインタラプトを発生させるには、0.2ｓを5.33E-6ｓで割ると37500なのでTimerPeriodをこの値にします。

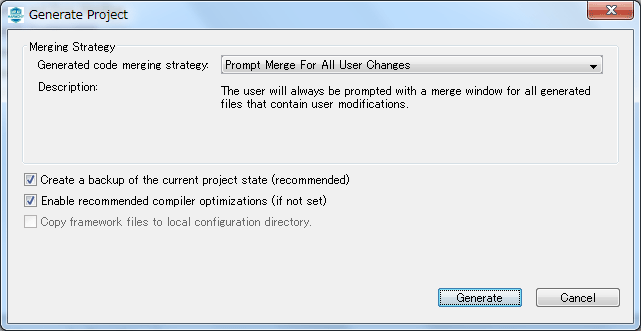

これでGanerateCodeをクリックするとコードが自動作成されます。
途中、保存確認でSaveし、Genarateします。

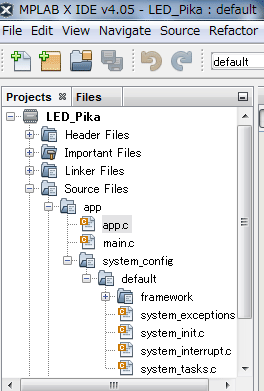

たくさんファイルが出来ますが、このうち、app.c　と　system_interrupt.c　を編集します。

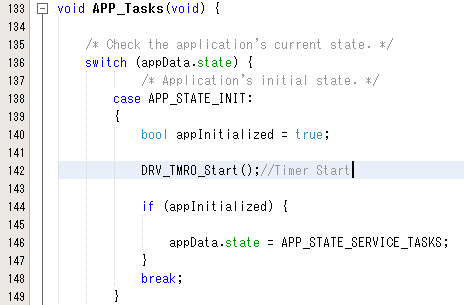

app.cの編集はAPP_Tasks(void)に次の1行追加します。
DRV_TMR0_Start();
この関数でタイマーがスタートします。

このAPP_Tasks()はmainループで呼ばれる関数で、初期化後にぐるぐる永久に呼ばれる関数です。case APP_STATE_INIT:の部分はメインループの最初の１回だけ実行されますので、ここにタイマーをスタートする関数を書きます。

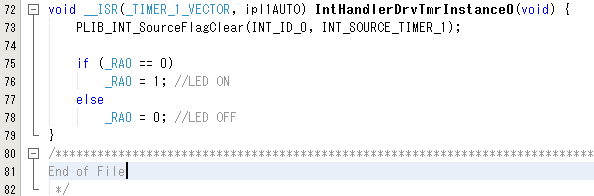

system_interrupt.cの編集は、以下の様にTimerインタラプトで呼ばれる関数にLEDのON・OFFのコードを追記します。

わかりやすく、ポートRA0が0なら１に、そうでなければ0にします。この関数が0.2秒ごとに呼ばれてLEDがON・OFFします。
ツールボックスのBuildボタンを押してBuildします。

エラーがなければOutputにBUILD SUCCESSFULと表示されます。
次回、ブレッドボードに部品を組んで実際に動かします。
